Technische Details

Abmessungen

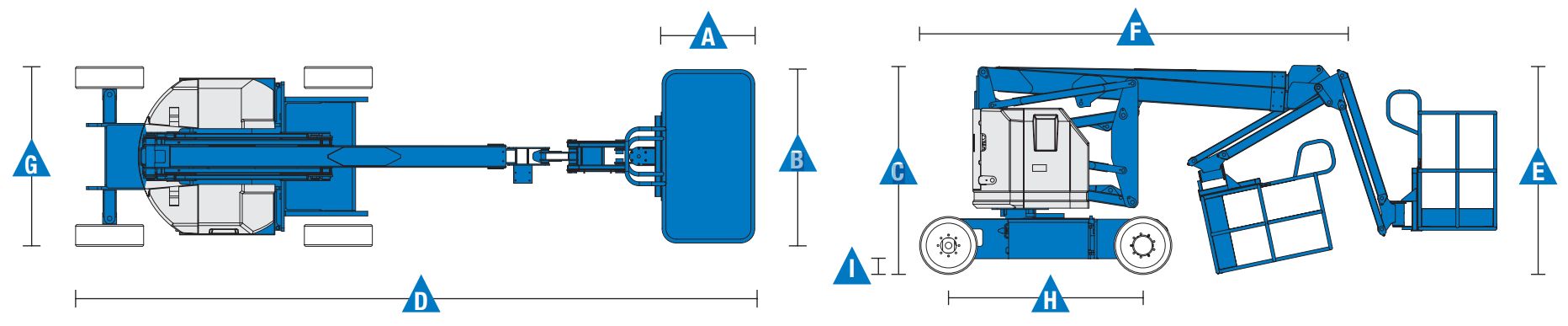

Z34-22N Diagramm
maximale Arbeitshöhe 10,89 Meter
maximale Plattformhöhe 8,89 Meter
Seitliche Reichweite max. 6,25 Meter
Übergreifende Höhe max. 3,86 Meter
A Plattformlänge 0,76 Meter
B Plattformbreite 1,17 Meter
C Höhe eingefahren 2,05 Meter
D Länge eingefahren 5,31 Meter
E Höhe Einlagerung 2,24 Meter
F Länge Einlagerung 3,66 Meter
G Breite 1,19 Meter
H Radstand 1,58 Meter
I Bodenfreiheit (Mitte) 0,09 Meter

Leistung

maximale Personen auf der Plattform 2 Personen
Tragfähigkeit 227 kg
Plattformschwenkbereich 180°
Vertikaler Korbarm-Schwenkbereich 139°
Horizontaler Korbarm-Schwenkbereich 180°
Schwenkbereich des Oberwagens 355° nicht kontinuierlich
Bühne verfahrbar bis volle Höhe
Steigfähigkeit eingefahren 35 %
Antrieb 2 x 4
Stollenreifen nichtmarkierend

Sonstiges

Antriebsart elektro
Einsatzbereich innen / außen
Eigengewicht 6.450 kg

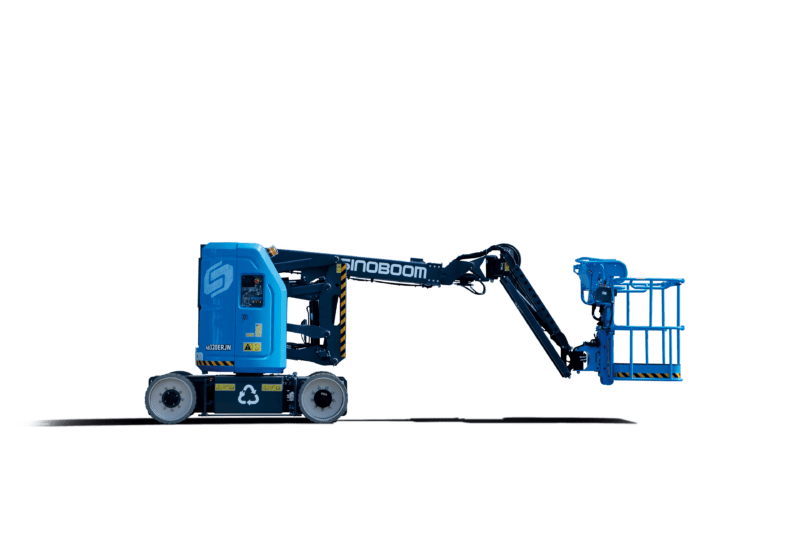

AB10ERJNAB320ERJN-2

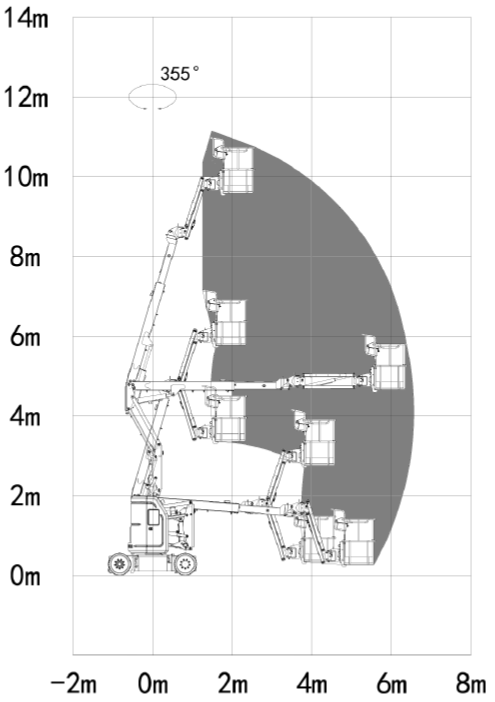

AB10ERJN Diagramm
